Webfarmen – Architektur

Eine MOVEit Transfer-Webfarm verwendet eine mehrstufige Architektur, die die Datenbank- und Dateispeichersegmente von den MOVEit Transfer-Anwendungsservern trennt. Auf diese Weise können MOVEit Transfer-Anwendungsserver nach Belieben zur Farm hinzugefügt werden, sodass Webanfragen besser verarbeitet werden können. Darüber hinaus lassen sich die Datenbank- und Dateispeicherserver unabhängig voneinander upgraden, um höhere Lasten verarbeiten zu können, oder sogar als Cluster konfigurieren, um die Leistung und Zuverlässigkeit weiter zu erhöhen.

Die folgenden Abschnitte zeigen Beispiele für mögliche MOVEit Transfer-Webfarmarchitekturen. Jede Architektur besitzt gemeinsam genutzte Funktionen, z. B. ein Lastenausgleichsmodul zum Verteilen von Anfragen auf die MOVEit Transfer-Knoten, sowie ein separates internes Netzwerk, um die MOVEit Transfer-Knoten mit den Datenbank- und Dateispeicherservern zu verbinden. Unterschiede sind z. B. die Nutzung einer Firewall zum Schutz der Datenbank- und Dateispeicherserver vor den MOVEit Transfer-Knoten und ob die Datenbank- und Dateispeicherserver als Cluster konfiguriert sind.

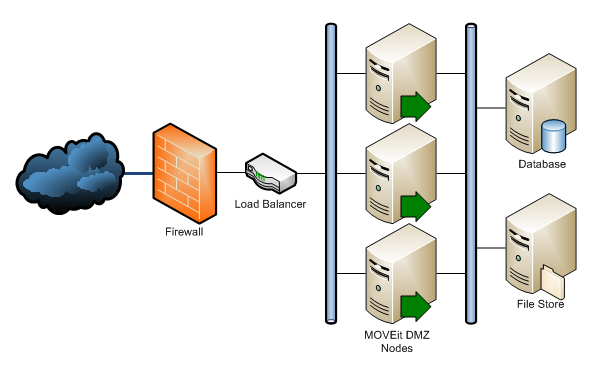

Einfache mehrstufige Webfarm

Dies ist ein Beispiel für eine einfache mehrstufige MOVEit Transfer-Webfarm. Ein Lastenausgleichsmodul verteilt Anfragen auf die einzelnen MOVEit Transfer-Knoten, die jeweils über ein separates internes Netzwerk eine Verbindung zu den Datenbank- und Dateispeicherservern herstellen.

Embedded OLE File Template, D75, H100

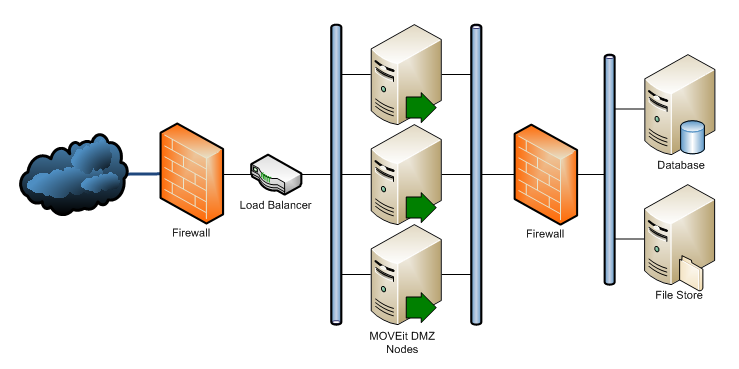

Sichere mehrstufige Webfarm

In diesem Beispiel trennt eine Firewall die Datenbank- und Dateispeicherserver von den MOVEit Transfer-Knoten. Als Server, die das Internet am häufigsten nutzen, sind die MOVEit Transfer-Knoten besonders anfällig für Angriffe und Manipulationen. Die Firewall schützt vor einem weiteren Vordringen zu den wichtigeren internen Servern in dem unwahrscheinlichen Fall, dass einer der MOVEit Transfer-Knoten manipuliert wird.

Embedded OLE File Template, D75, H100

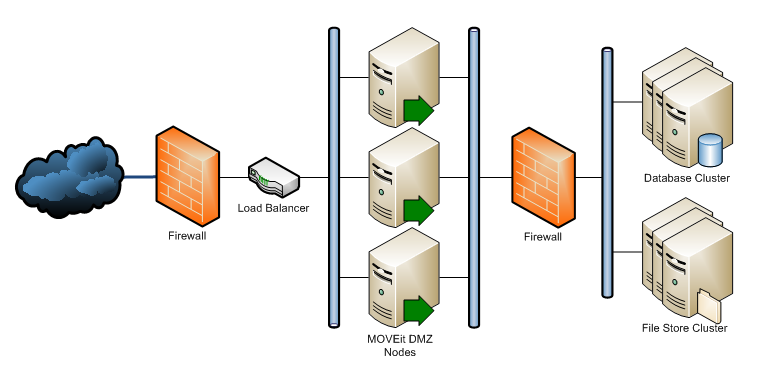

Sichere mehrstufige Cluster-Webfarm

In diesem Beispiel sind die Datenbank- und Dateispeicherserver in Clustern zusammengefasst, was zu einer höheren Zuverlässigkeit und Leistung führt. Die Cluster werden den MOVEit Transfer-Knoten als einzelner Server angezeigt, können aber Hardwarefehler tolerieren, die bei einer nicht als Cluster konfigurierten Farm normalerweise zu einem Ausfall der gesamten Webfarm führen würden.

Embedded OLE File Template, D75, H100
