Быстрый старт NTA

Самым быстрым путем получения данных трафика сети и исследования возможностей Анализ сетевого трафика в WhatsUp Gold является один из следующих:

• Просмотр текущих данных экспорта потока, объявленных в вашей сети.
• Включение сбора данных источника потока на устройствах, готовых для экспорта потока.
• Включение сбора данных источника потока на устройствах, которые еще не настроены. (Требуется поддержка удаленной конфигурации MIB устройства экспорта потока.)

Note: Если устройство-источник не относится ни к одной из этих категорий, проверьте поддержку экспорта мониторинга потока этим устройством. Для получения дополнительной информации см. Настройка экспорта потока на устройствах-источниках и Добавление и определение источников потоков.

Просмотр текущих данных экспорта потока, объявленных в вашей сети

После запуска Анализ сетевого трафика WhatsUp Gold начнет собирать статистику потока от устройств-источников, отправлять пакеты потока и заполнять базу данных потока, которую можно анализировать, применять к отчетам и демонстрировать. Эта процедура предусматривает этот простой сценарий.

1. Откройте Библиотеку источников NTA (меню ПАРАМЕТРЫ > Анализ сетевого трафика >Источники NTA).
2. Ищите устройства, зарегистрированные одновременно как Включено и Прием пакетов от средства экспорта потока.
   • Если активного устройства нет, его нужно настроить. См. раздел Включить готовые для экспорта потока устройства-источники.
   • Если найдено активное и включенное устройство потока, выберите его в таблице и нажмите кнопку Источник трафика для просмотра отчета.
3. Настройте статистику потока.
   • Выберите интерфейсы и трафик отчета.
   • Агрегатируйте статистику трафика по определенным интерфейсам.
   • Упорядочивайте трафик по транспортному протоколу и порту приложения.
   • Применяйте к отчетам фильтрацию по ключевому слову, конечной точке и приложению.
   • Определяйте и настраивайте доступ пользователей WhatsUp Gold к данным отчета.

Включение устройств-источников, готовых к экспорту потока, в Библиотеке источников NTA

Если вы указали допустимые учетные данные для устройств, уже экспортирующих пакеты потоков, такие устройства отображаются в Библиотеке источников NTA.

1. Откройте Библиотеку источников NTA (ПАРАМЕТРЫ > Анализ сетевого трафика > Источники NTA).

   При этом на экран выводится Библиотека источников NTA.



2. В таблице выберите устройство, сбор NTA с которого нужно включить, и нажмите Изменить. (Для устройства необходимо определить протокол, например, NetFlow).

   При этом на экран выводится диалоговое окно источников NTA.

3. Если флажок еще не установлен, установите флажок Включить сбор данных от этого источника. (При этом выполняется активация мониторинга NTA и запускается отсчет для лицензирования).
4. Через несколько минут, выбрав ту же строку, нажмите кнопку Трафик источника для просмотра трафика данного источника в панели управления Анализ сетевого трафика.

Настройка потенциальных источников NetFlow и их добавление в библиотеку источников

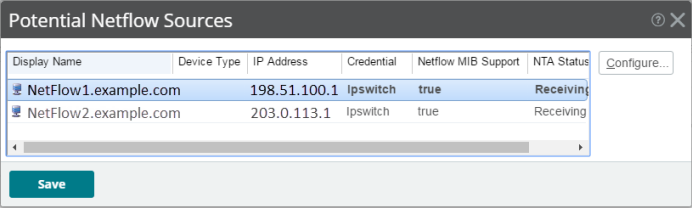

Для добавления устройств-источников потока, обнаруженных WhatsUp Gold, но еще не настроенных, можно найти и настроить эти источники в окне «Потенциальные источники Netflow».

1. Откройте окно «Потенциальные источники Netflow» (меню ПАРАМЕТРЫ > Настройка устройств NTA > Потенциальные источники Netflow).

   Открывается окно «Потенциальные источники Netflow».



2. Выберите устройство, поддерживающее удаленную конфигурацию MIB (Поддержка NetFlow MIB = истина) и нажмите кнопку Настройка.
3. Выберите интерфейсы, по которым нужно получать статистику потока.
4. Нажмите «Авто», дождитесь завершения удаленной настройки и затем нажмите Сохранить.

   Источник потока отобразится в библиотеке источников.

5. Включите мониторинг Анализ сетевого трафика. —Выполните процедуру в разделе «Включить готовые для экспорта потока устройства-источники» библиотеки источников NTA.
