關於 NBAR 和 CBQoS 報表
NBAR 報表

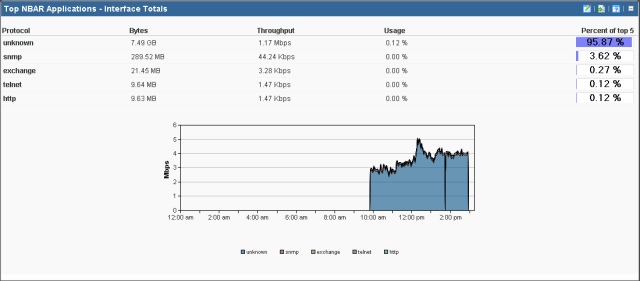

Cisco Systems Network Based Application Recognition (NBAR) 分類軟體引擎，讓網路設備具有辨識應用程式的能力，包括可機動指定 TCP 或 UDP 連接埠的應用程式。「NBAR 應用程式排行」報表可顯示 Cisco NBAR 分類軟體引擎辨識的前幾名應用程式。
您可使用報表組態對話方塊上的 [顯示和排序方式] 選項，選擇要依位元組、封包數還是流量，顯示及排序傳送端的傳輸流量。因為提供多種排序方式，因此您可監控並找出耗用最多網路介面資源 (頻寬除外) 的主機。
- 應用程式：顯示 Cisco NBAR 分類軟體引擎辨識的應用程式。
- 您可利用報表組態對話方塊中的 [顯示和排序方式] 選項，選取以下其中一種單位，以便在報表中顯示及排序特定項目。所選選項會成為報表的第一欄標題，並當作前「n」個項目的排序依據。
- 位元組：顯示所選日期範圍內，報表類別中特定項目傳輸的位元組總數。
- 封包：顯示所選日期範圍內，報表類別中特定項目傳輸的封包總數。
- 流量：顯示所選日期範圍內，報表類別中特定項目的流量總數。
- 速率：以所選單位 (如 Kbps、Mbps 或 Gbps) 的倍數，顯示所選日期範圍內，報表類別中特定項目的平均位元傳輸率、封包速率或流速。
- 使用率：顯示所選日期範圍內，報表類別中特定項目使用的總頻寬百分比。
Note: 若未指定網路介面的速度，或已選取在報表中顯示封包或流量，則使用率會顯示「無」。若顯示位元組，則可在 [Flow 網路介面] 對話方塊中設定網路介面速度。若要前往 [Flow 網路介面] 對話方塊，請按一下出現在儀表板報表上方訊息中的 [設定] 連結。
- 百分比：顯示所選日期範圍內，報表類別中特定項目的總傳輸流量百分比。
- 其他 (列標題)：非必要的 [其他] 列標題，可顯示報表類別中所有未指定項目的總和。未指定項目是指未特別顯示在前「n」名項目內的項目。[其他] 列可比較指定項目，或是讓您選取要顯示的前「n」名項目，與網路介面的其餘傳輸流量相比較。若顯示 [其他] 列，則指定項目與網路介面總傳輸流量的相對大小，即可一目了然。如需詳細資訊，請參閱進一步瞭解 Flow Monitor 其他報表類別。
- 總計 (列標題)：顯示報表類別中所有項目的總計，包括指定和未指定項目 (其他)。此列顯示報表中各欄的網路介面總計。
Note: 您必須設定來源設備才能產生 NBAR 資訊，進而讓報表產生來源設備的資料。
Note: 針對「NBAR 應用程式排行：流量詳細資料」報表，Flow Monitor 會利用 Flexible NetFlow，從流量資料收集來源設備產生的 NBAR 資訊。
Note: 針對「NBAR 應用程式排行：網路介面總計」報表，系統會使用 SNMP 輪詢功能，從來源設備收集 NBAR 資訊。[Flow 來源設備] 對話方塊中有 [輪詢來源以取得 NBAR 資訊] 選項。
Class Based Quality of Service 報表
Class Based Quality of Service (CBQoS) 報表可針對所有界定的類別，提供網路介面使用的分級政策功效資訊。
- QoS 等級對應：針對指定給網路介面的政策，顯示政策定義的 QoS 類別名稱。
- 套用政策前：顯示該類別在套用政策前的傳輸流量。
- 套用政策後：顯示該類別在套用政策後的傳輸流量。
- 已丟棄：顯示該類別在套用政策後所丟棄的位元組數。
Note: 您必須在來源設備上定義 QoS 類別和政策，此報表才能顯示結果。
Note: 您必須使用 SNMP 輪詢功能，收集來源設備產生的 CBQoS 資訊。
