建立 Flow 來源設備
若不需要或無法取得特定來源設備的詳細流量資料，請使用 [Flow 來源設備] 對話方塊手動建立 SNMP 來源設備。
您可手動建立流量來源設備，並設定讓設備利用 SNMP 收集以下資料類型：
- 內送/外送介面資料的總數。
- CBQoS 資訊。
- NBAR 資料的總數。
若要建立 SNMP 來源設備：
- 前往 [Flow 來源設備] 建立對話方塊 ([Flow Monitor] > [來源])。

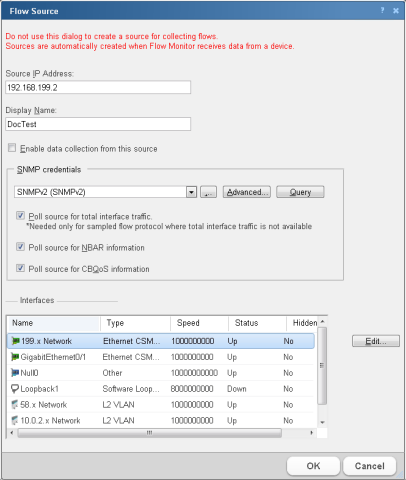

- 按一下 [建立來源]。此時會出現 [Flow 來源設備] 對話方塊。
- 指定並啟用流量來源設備。
- 在 [來源 IP 位址] 方塊中，輸入要成為 Flow Monitor 來源設備的設備 IP 位址。
- 在 [顯示名稱] 方塊中，輸入 Flow 來源設備使用的名稱以資辨識。
- 選取 [從這個來源收集資料]。
- 設定 SNMP 選項。
Note: Flow Monitor 利用 SNMP 查詢來源設備的網路介面資訊。
- 選取適當的 SNMP 認證。若您要用的認證不在清單中，請按一下瀏覽按鈕 ([...]) 開啟認證資料庫。如需了解如何設定認證，請參閱使用認證。
- 若要設定進階選項 (如逾時值和重試次數)，請按一下 [進階]。此時會出現 [進階] 對話方塊。選取適當的值，然後按一下 [確定]，返回 [Flow 來源設備] 對話方塊。
- 選取 [查詢] 可利用 SNMP 查詢路由器，取得可用網路介面的最新名稱與速度。
- 選取您要利用 SNMP 輪詢作業收集的資料。
- 若要收集網路介面整體資料，請選取 [輪詢來源以取得網路介面總傳輸流量]。
- 若要收集 NBAR 資訊，請選取 [輪詢來源以取得 NBAR 資訊]。
- 若要收集 CBQoS 資訊，請選取 [輪詢來源以取得 CBQoS 資訊]。
- 設定各網路介面的速度。計算處理能力佔網路介面總速度的百分比時，需要用到這個數字。
- 選取網路介面，然後按一下 [編輯]。此時會出現 [Flow 網路介面] 對話方塊。
- 選取 [在 Flow Monitor 首頁和相關組態設定中隱藏此網路介面]，即可在 Flow Monitor 首頁和 Flow Monitor 的其他選單選項中隱藏所選網路介面。本選項讓您只顯示符合頻寬監控需求的網路介面。
Note: 系統依預設會隱藏 Null(0) 的網路介面名稱，因為這些並不是真正的來源網路介面。Null(0) 網路介面負責顯示路由器捨棄或路由器產生的傳輸流量。ifIndex 在兩種情況下都是 0，所以我們按照預設慣例將網路介面命名為 Null，因為網路介面並不存在。若要將 Null(0) 網路介面資訊顯示成來源網路介面，請務必取消 [在 Flow Monitor 首頁和相關組態設定中隱藏此網路介面] 選項的勾號。
- 選取 [指定此網路介面的自訂速度]。此時會啟用 [輸入] 和 [輸出] 方塊。
- 在 [輸入] 和 [輸出] 中，輸入網路介面的速度上限 (bps)。以 bps 為單位的常見網路介面速度有：
- 1 Gbps = 1,000,000,000 bps
- 100 Mbps = 100,000,000 bps
- 10 Mbps = 10,000,000 bps
- 完成設定 SNMP 流量來源設備後，請按一下 [確定]。此時會關閉 [Flow 來源設備] 對話方塊，並將來源設備加入「Flow 來源設備」清單。
